Réalisation d'un écrou avec Solidworks

Un écrou en 2 minutes et 3 étapes !

Eléments courants dans les assemblages, les écrous semblent fastidieux à créer.
- soit on crée un élément paramétré dans une bibliothèque
- soit on refait astucieusement le dessin à chaque fois, ce qui n'est pas forcément
plus long ....
(Cette méthode peut s'appliquer aux têtes de vis aussi)



Relations dimensionnelles
Il y a quelques relations à connaître:

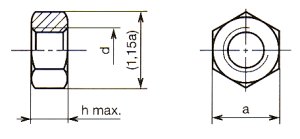

• Les sommets de l'hexagone appartiennent à un cercle de diamètre
D = 1,15 × longueur sur plats:

D = 1,15 × a

• Réalisation du chanfrein:
Pour obtenir un cercle tangent aux milieux des côtés de l'héxagone, le chanfrein doit avoir une dimension égale à:

distance = 0,07 × D

Le coefficient exact est 0,067 mais je passe sur le calcul ....


L'exemple est pour un ecrou H, M6

Etape 1: Création du premier volume

• Tracé de l'esquisse de diamètre D = 1,15 × a = 11.5 mm

• Tracé du diamètre de taraudage (ici 6 mm)

• Réalisation de l'extrusion de 5 mm

Nota: Le centre des cercles doit se trouver sur l'origine du repère



Etape 2: Création du chanfrein

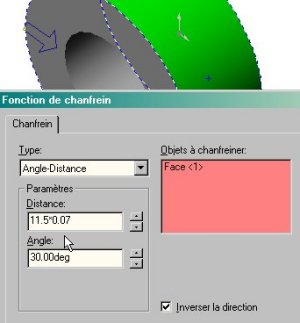

• Cliquer sur l'outil de chanfrein et sélectionner la surface cylindrique extérieure (cela permet de réaliser directement un chanfrein des deux côtés)

• Entrez la "distance" de chanfrein: Solidworks effectue les calculs, on peut donc taper directement: "distance" = 11,5 × 0,07

• On choisit un angle de 30°.
Attention, la flèche indiquant la direction du chanfrein doit être perpendiculaire à l'axe de la surface sélectionnée.
Il faut cocher "inverser la direction".



Etape 3: Réalisation de la forme hexagonale

• Sélectionnez une face plane du volume, puis ouvrez une esquisse.

• On utilisera l'outil de tracé de polygone:
Le tracé se fait à partir de l'origine du repère jusqu'au plus grand diamètre. Le curseur indique la coincidence par un symbole.
Il est recommandé de mettre la vue en plan pour cette opération.

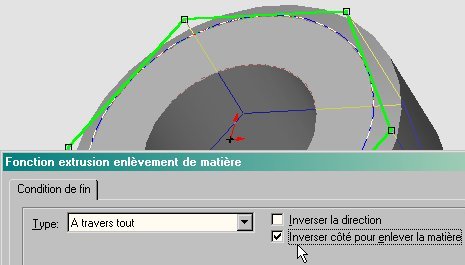

• Dans la fonction d'enlèvement de matière par extrusion, il faut vérifier le sens de l'extrusion, mais surtout cocher l'option "inverser le côté pour enlever la matière"
