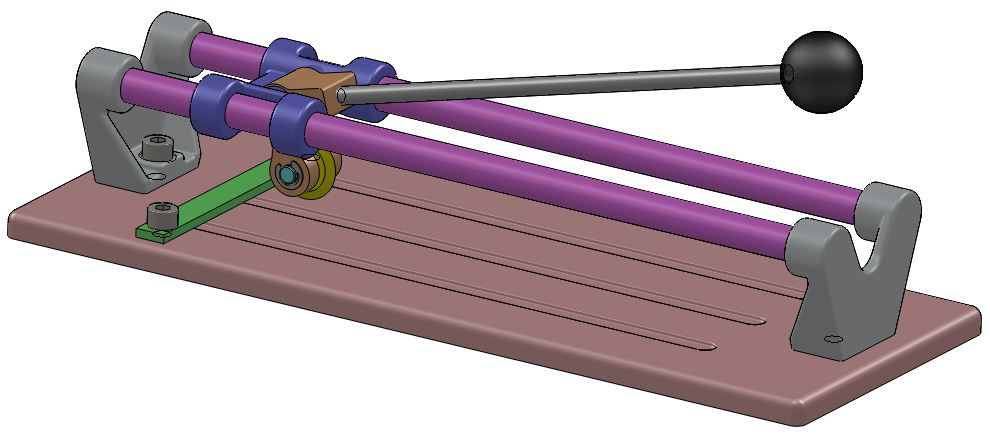

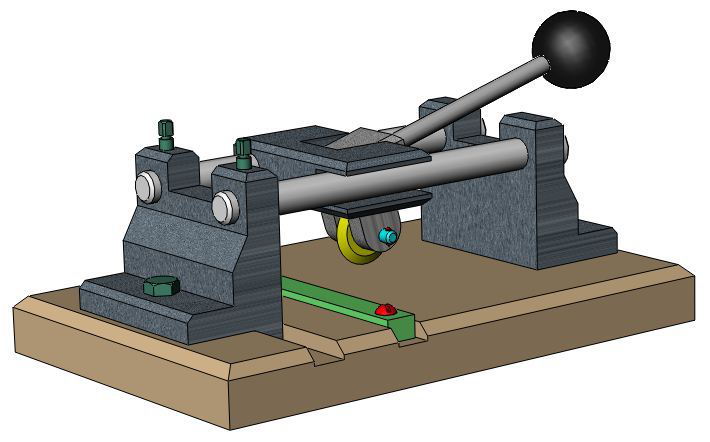

Présentation de la carrelette dans un projet de reconception

(Industrialisation STS CPI 1ère année)


Partie 1: Rétro-ingénierie du système


Le système étant existant, on peut en faire une description complète. (Seuls les diagrammes nécessaires sont établis)

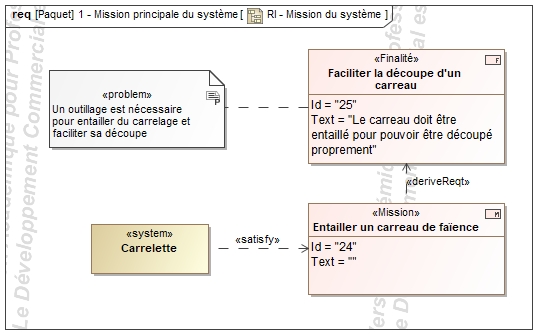

Mission du système:

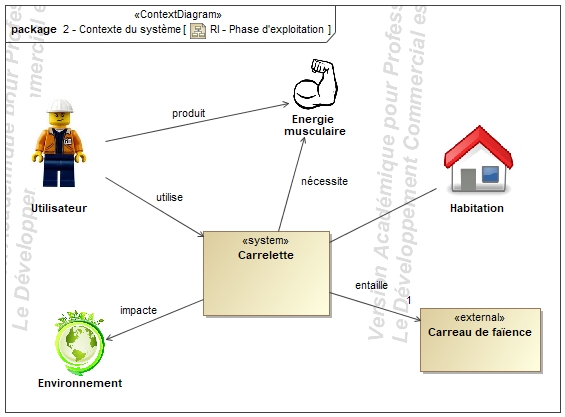

Diagramme de contexte:

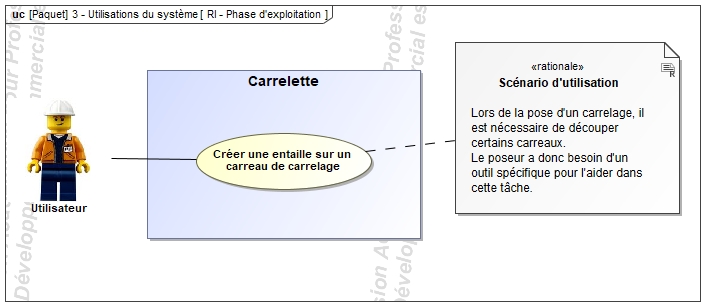

Diagramme de cas d'utilisation:

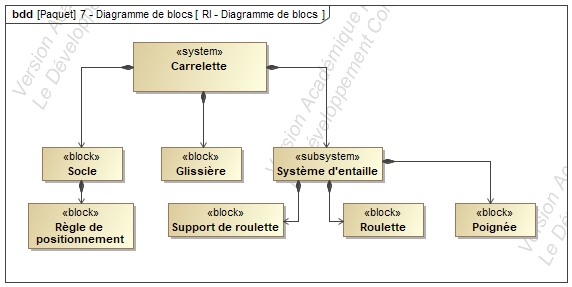

Diagramme de blocs:

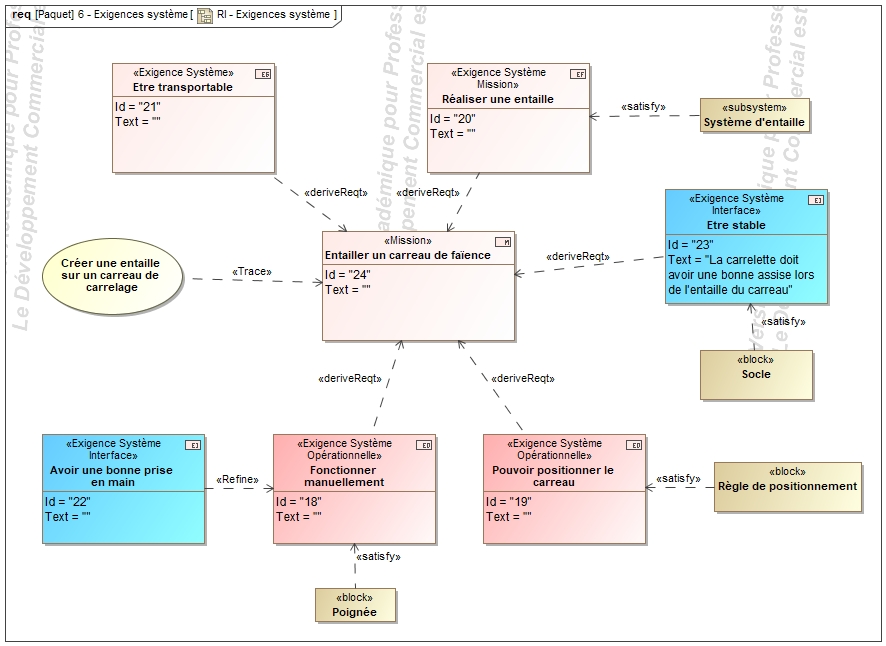

Exigences système:



Partie 2: Démarche d'ingénierie système


Note:

Ce projet de reconception ne modifie pas les fonctionnalités initiales du système. On n'établit pas de nouveaux diagrammes décrivant le système en phase d'exploitation. (Ils sont identiques à ceux établis dans la première partie de rétro-ingénierie)

Les diagrammes établis sont ceux du point de vue de la MOE dans la phase de conception.


Pour un soucis de cohérence, le système "Carrelette" devient "Carrelette modifiée" dans la seconde partie.

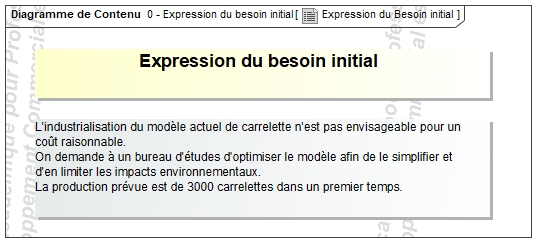

Expression du besoin initial:

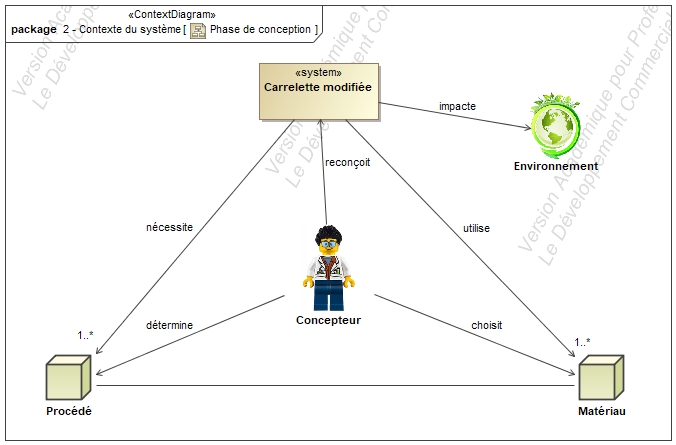

Diagramme de contexte en phase de conception:




Remarque:


Le diagramme de contexte en phase de conception permet de faire apparaître:

- le concepteur

- le triptyque "Produit - Procédé - Matériau"

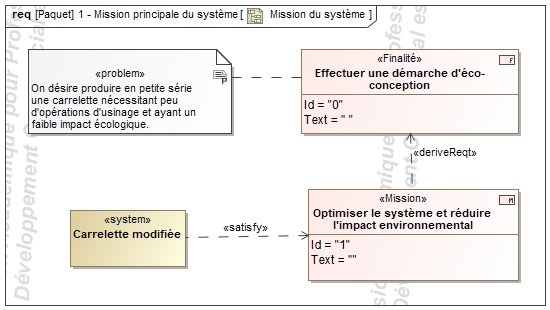

Mission du système:

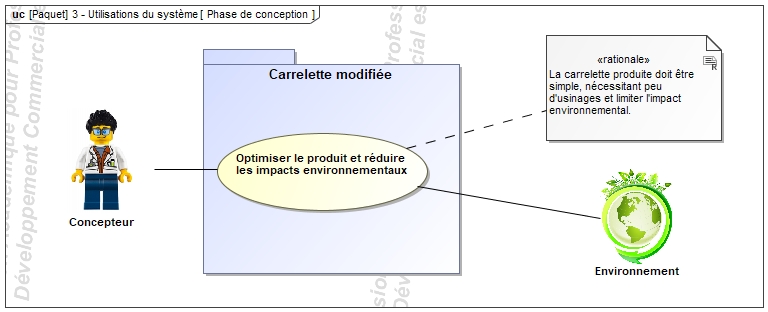

Diagramme de cas d'utilisation en phase de conception:

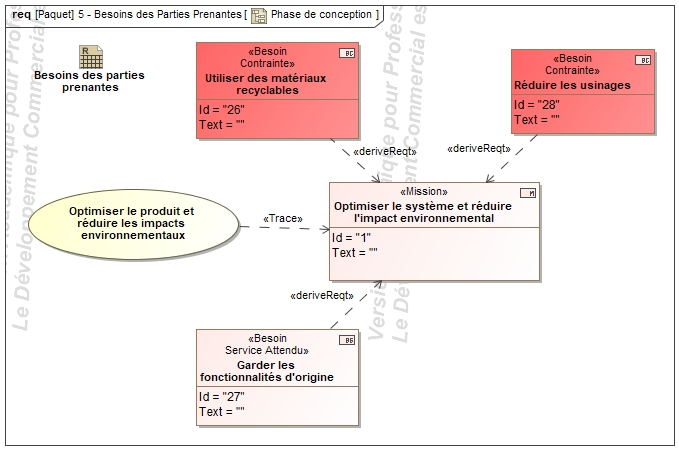

Besoins des parties prenantes:





Résultat attendu:



Note:

Cette activité permet:

- un travail de conception de pièces à partir des surfaces fonctionnelles.

- de faire un choix de matériau et de procédés de fabrication.

- d'aborder des notions de cotation géométrique.
